Sata Scsi SSD

 - Disque Dur PATA -

La face arrière

                  1. Connecteur IDE                 2. Cavalier    3. Alimentation


1 Connecteur IDE Connecteur pour nappe 40/80 Fils (Câble Data
2 Cavalier M/E Cavalier permettant de forcer le ddur en maître ou esclave
3 Alimentation Connecteur d'alimentation +5v (rouge) et +12V (jaune)


Détails Caractéristiques Connecteur
Constructeurs Système de fichier Utilitaires / Test





















 - Détails -

1. Le connecteur IDE permet de connecter une nappe 40/80 fils afin d'établir la liaison entre le disque dur et la carte mère du PC.
  La connecteur de la nappe possède un détrompeur évitant le risque de brancher celui-ci a l'envers.
  Le fil de couleur rouge est toujours dirigé vers le connecteur d'alimentation.

2. Le ou les cavaliers se positionnent différemment suivant le type d'utilisation du disque dur (Maître,Esclave,Câble select).
  Ce positionnement peut varier d'un constructeur de disque dur a un autre.

3. Le câble d'alimentation utilise 2 tensions , le +5V et le +12V.
  Le +5V est du cote cavalier et le +12V du cote extérieur. Les 2 masses (Gnd) sont au centre. (fils noir)
  Le connecteur d'alimentation possède un détrompeur évitant le risque de brancher le câble d'alimentation a l'envers.

























 - Principales Caractéristiques d'un disque dur -

  Propriétés Valeurs
1. La capacité De quelques dizaines de Mo a quelques centaines / milliers de Go
2. Le type IDE / SATA / SCSI / SAS Pio 1,2,3,4 ou UDMA(ATA)33,66,100,133 ou Raid 0,1,2 ou SATA 150/300/600
? La mémoire tampon 2,4,8,16,32,64 Mo
4. La vitesse de rotation des plateaux 4200,4500,5400(Portable),5400,7200(IDE),7200,10000(SATA),10000,15000(SCSI)
5. Le temps d'accès De quelques dizaines de ms a quelques ms (3ms,..,9ms)
6. Le taux de transfert De quelques Mo a quelques dizaines de Mo
7. La dimension 2 pouces 1/2 (pc portable) ou 3 pouces 1/2 (pc de bureau)
8. Le nombre de plateaux 1,2,...6 et + si besoin
9. Le nombre de têtes 2,4,8,12 et + si besoin
10. Le bruit Quelques dizaines de dB
11. La température Quelques dizaines de degrés Celsius
12. La consommation électrique Quelques centaines de ma (+5v , +12v)
13. Le poids Quelques centaines de grammes
14. La résistance a l'accélération Quelques dizaines / centaines de "g" suivant l'état (Travail / Transport)

Nb: SATA désigne un nouveau mode de transfert de données entre le disque dur et la carte mère.
Les données sont transférées en série (SATA) et les connecteurs sont plus compactes.
Les données sont organisées en différents systèmes de fichiers.(info)

 - Taille des disques durs IDE / SATA actuels -

                 Disque Dur Interne (Go)
20 30 40 50 60 80 100 120 160 180 200 250 300 320 400 500 640 750 1000 1500 2000 3000

Disque Dur Externe grande capacité (Go)

320 360 400 500 640 800 1000 1600 2000 3000

Nb: Les disques durs externes se branchent sur ports usb 2.0,  firewire, firewire800, IEEE1394, i-link, ethernet, scsi, esata.
Nouveau: Certain disques durs en 2-1/2 peuvent communiquer en mode Wifi avec un boîtier adaptateur Wifi.

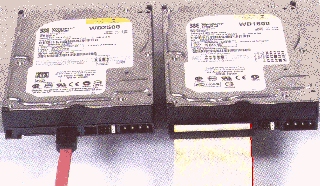

 - Comparatif PATA et SATA -

  Parallèle ATA Serial ATA
Bande Passante 66/100/133 Mo 150/300/600 Mo
Tension 5v 250mv
Nombre de contacts 40 7
Longueur du câble 45cm 100 cm
Largeur du câble Large (5cm) Fin (8mm)
Refroidissement Moyen Bon
Chaînage Non Oui
Hiérarchie (M/e) Oui Non
Branchement à chaud Non Oui

 - Comparatif de quelques interfaces pour les disques durs -

Type Debit en Mo/s
ATA 66 66
ATA 100 100
ATA 133 133
USB 1.1 1.5
USB 2.0 60
USB 3.0 600
Firewire 400 50
Firewire 800 100
Firewire 1600 200
Firewire 3200 400
SATA 150
SATA II 300
SATA III 600
eSATA 150
eSATA II 300
eSATA III 600

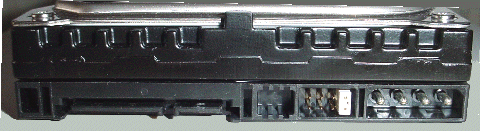

 - Disque Dur SATA -



1. Alim SATA 2. Data   3. Cavalier 4. Alim Molex

1. Alim SATA Connecteur d'alimentation SATA (15 contacts)
2. Data Connecteur de données SATA (7 contacts)
3. Cavalier Cavalier spécifique SATA (ne pas toucher sauf spécification)
4. Alim Molex Connecteur d'alimentation +5v (rouge) et +12V (jaune)

 - Câble SATA -

Data   Convertisseur Alim



 Plus étroit, le câble Serial ATA (en rouge) facilite l'accès
 aux composants du PC et améliore la ventilation du boîtier.





 Pour bénéficier des performances du SATA
 on peut installer une carte "PCI-SATA".





Nouvelle prise extérieure pour disque dur eSATA et eSATA II












 - Disque Dur SCSI -

 - Taille des disques durs SCSI actuels -

Taille en Go
9 18 36 73 146 300






 - Disque Dur SSD (mémoire flash) -

Nouveau disque dur avec mémoire flash
de 8, 16, 32, 64, 128 , 256 Go ou + et qui permet une
augmentation du taux de transfert (E/L) et
de réduire l'accès disque surtout
pour les pc portables.

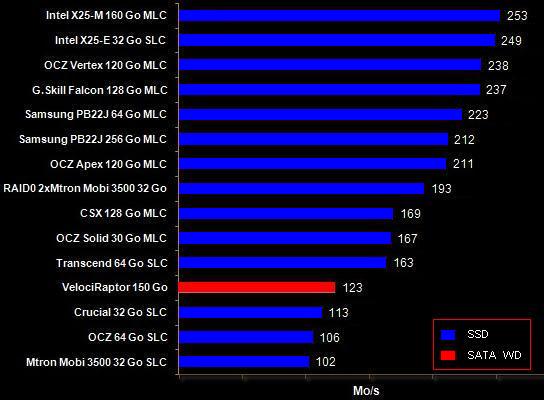

 - Comparatif de Disques SSD / Sata -


Autres comparatifs Disque Dur

 - Constructeurs de Disque SSD -

Apacer Corsair Crucial G.Skill
Hitachi Intel Kingston Lexar
Memoright Mtron Ocz Patriot
Samsung Silicon Super Talent Transcend
Veritech WD





 - Test d'un Disque Dur -

HD-Speed  http://www.steelbytes.com
HD-Tach  http://www.simplisoftware.com

 - Test Disque Dur de Marque -

1.  Maxtor
2.  Seagate
3.  WesternDigital





 - Performance de quelques disques durs -


Nb: Le taux de transfert est en Mo/s

Autres comparatifs Disque Dur

En conclusion: Les disques durs les plus performants sont les

  Type Rpm Détails
1. SSD ---  Mémoire Flash
2. SCSI / SAS 15000  8,16,32 Mo de cache suivant la capacité
3. SATA 10000  8,16,32 Mo de cache suivant la capacité
4. SATA 7200  8,16,32,64 Mo de cache suivant la capacité
5. PATA 7200  8,16 Mo de cache suivant la capacité
6. PATA 5400  2,8 Mo de cache suivant la capacité
7. PATA 4200  2 Mo de cache

Nb: Le dernier né des disques durs sata de WD
Le Velociraptor 150 / 300 Go dépasse les 120 Mo/s



















 - Système de fichiers sur les disques durs -

Nb: Extended Linux = 3 types: Ext2, Ext3, Ext4
WinFS apparition avec les Nouveaux OS















 - Outils de sauvegarde des données d'un disque dur -

Pc Cloneur Express 8  http://www.microapp.fr
Hard Disk Manager 2005  http://www.wska.com
Norton Ghost 9  http://www.symantec.fr
CloneMaxx  http://www.pcinspector.de
DriveClone  http://www.farstone-europe.com

 - Outils de partitionnement et restauration de partition d'un disque dur -

Partition suite 9  http://www.microapp.fr
Hard Disk Manager 2005  http://www.wska.com
Partition Magic 8  http://www.powerquest.com
Partition Star 2  http://www.star-tools.com
Partition Table Disk Doctor  http://www.ptdd.com
Recovery Partition  http://www.partition-recovery.com

 - Outils de défragmentation d'un disque dur -

Defraggler  http://www.defraggler.com
DefragMentor Premium 2  http://defragmentor.com
Defrag Pro 6  http://www.oo-software.com
Diskeeper 9  http://www.diskeeper.com
Page Defrag 2  http://www.sysinternals.com
Perfect Disk  http://www.raxco.com

 - Outils de récupération de fichiers supprimés -

 Easy Recovery  http://www.ontrack.fr
 Files Recovery  http://www.pcinspector.de
 Handy Recovery  http://www.handyrecovery.com
 Recover My Files  http://www.recoverymyfiles.com
 Récupération des fichiers  http://www.microapp.com
 Stellar Phoenix Recovery  http://www.stellarinfo.com

















 - Câble IDE (80) pour disques durs PATA -

Ddur Maître   Ddur Esclave   Carte Mère
Connecteur noir   Connecteur gris   Connecteur bleu



 - Tableau des différentes possibilités avec 2 nappes IDE -

Disque dur 1 Disque dur 2 Lecteur/Graveur 1 Lecteur/Graveur 2
Maître sur nappe 1   Maître sur nappe 2
Maître sur nappe 1   Maître sur nappe 2 Esclave sur nappe 2
Maître sur nappe 1   Maître sur nappe 2 Esclave sur nappe 1
Maître sur nappe 1   Esclave sur nappe 1 Maître sur nappe 2
Maître sur nappe 1 Maître sur nappe 2 Esclave sur nappe 2
Maître sur nappe 1 Maître sur nappe 2 Esclave sur nappe 1
Maître sur nappe 1 Esclave sur nappe 1 Maître sur nappe 2
Maître sur nappe 1 Esclave sur nappe 1 Maître sur nappe 2 Esclave sur nappe 2
Maître sur nappe 1 Maître sur nappe 2 Esclave sur nappe 1 Esclave sur nappe 2

Nb: Le second disque dur sera toujours maître ou esclave d'un autre disque dur
mais jamais esclave d'un lecteur/graveur de cd ou dvd.

Si le cavalier M/E est en position CS (Câble Select) c'est la position du
Disque Dur sur la nappe qui détermine l'état de celui-ci.

Les disques durs sont raccordes a une nappe 80  fils alors que
les lecteurs/graveurs de cd ou dvd sont raccordes a une nappe 40 fils

 - Système Raid -

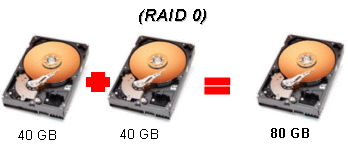

Disques Dur en Partage   Disques Dur en Miroir

Performance du Taux de Transfert  (x2)   Protection des Données

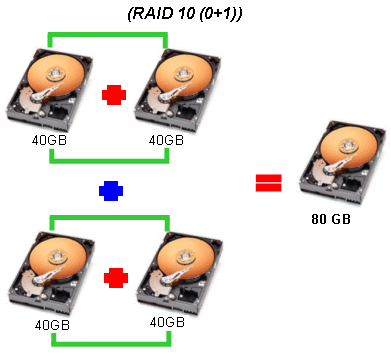

Disques Dur en Miroir et Partage
Protection et Performance du Taux de Transfert  (x2)

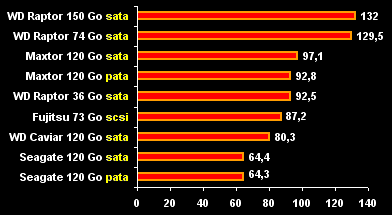

 - Comparatif de quelques disques durs en mode RAID 0 -

Nb: Le taux de transfert est en Mo/s pour 2 Disques durs en RAID 0.

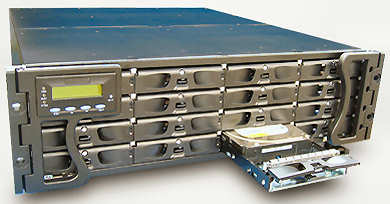

 - Exemple de chaînage de 16 disques durs en mode RAID -




 - Description des différents modes RAID -







 - Constructeurs de disque dur -

Archos Hitachi MacWay Quantum Teac
Conner IBM Maxtor Samsung Toshiba
Excelstor Iomega Memup Sarotech Transcend
Formac Keyplug Msi Seagate Western Digital
Freecom Lacie Nikimi SmartDisk Ximeta
Fujitsu Linksys QPS Storex
